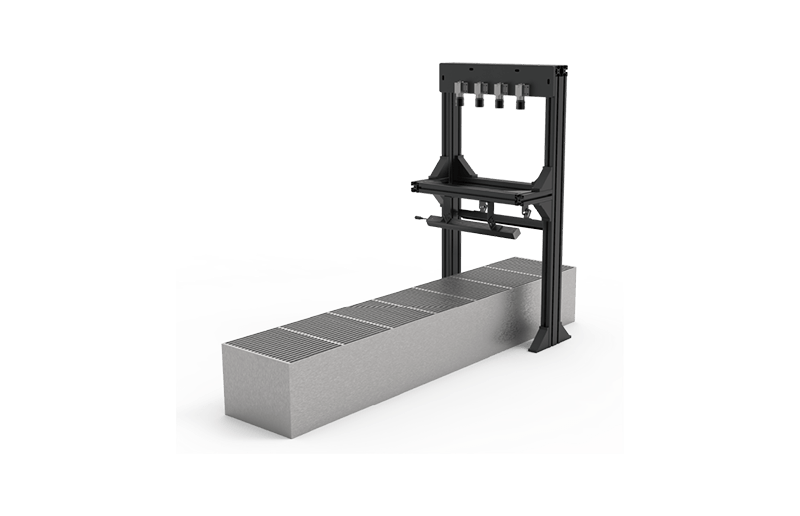

Hawkvis霍克视觉:石墨舟检测系统HV-GF6401
产品简介:

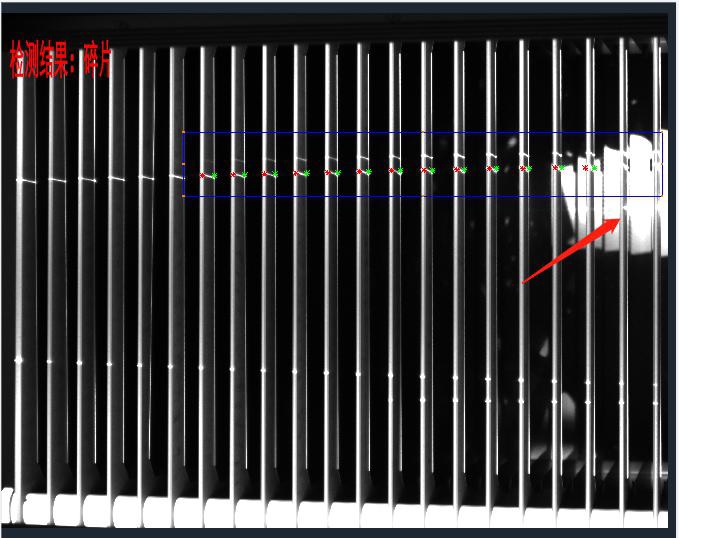

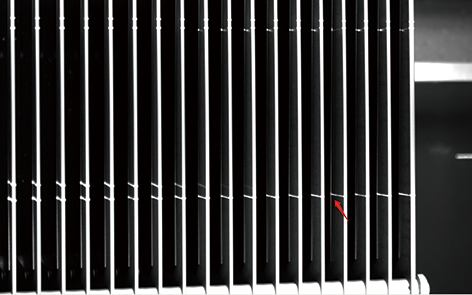

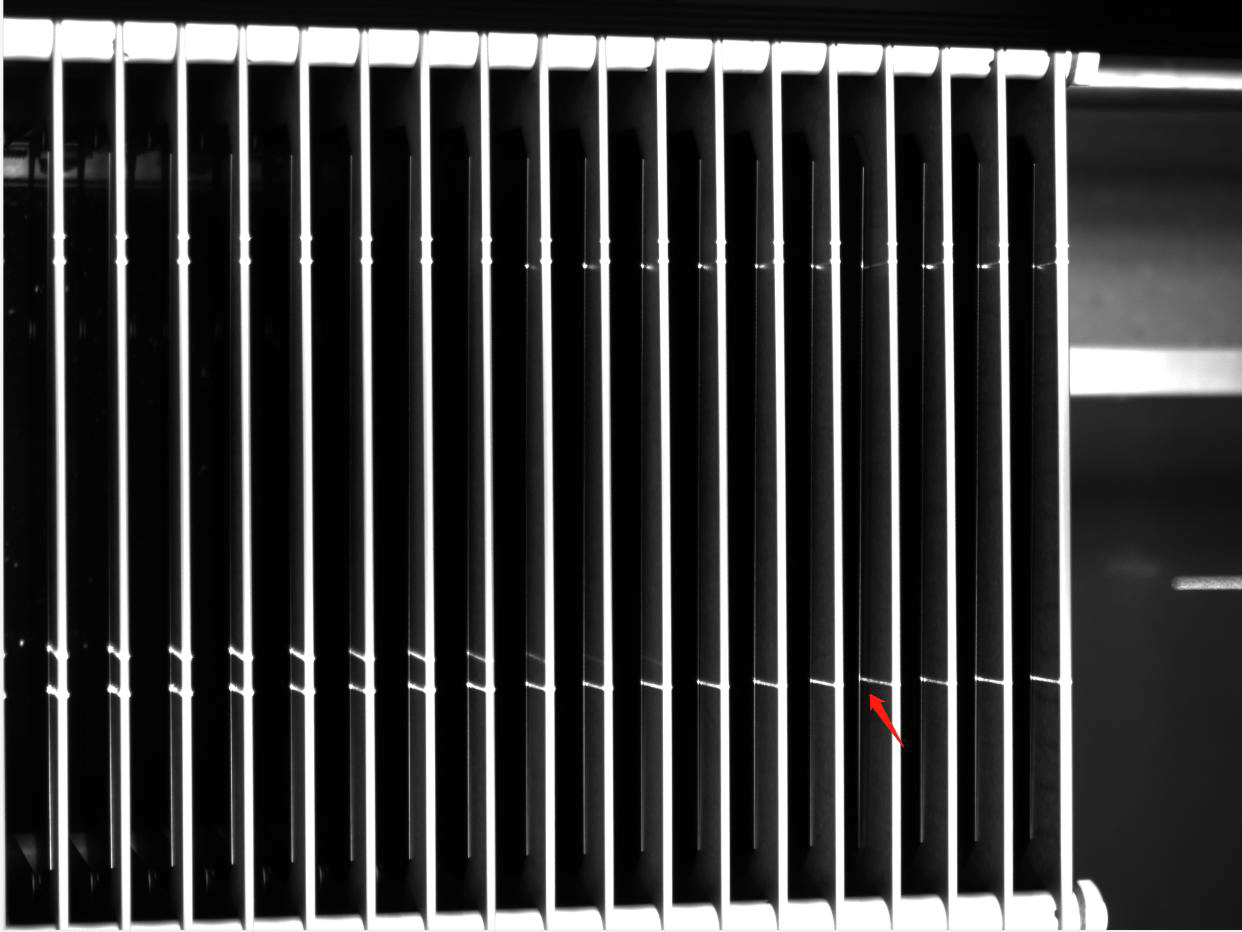

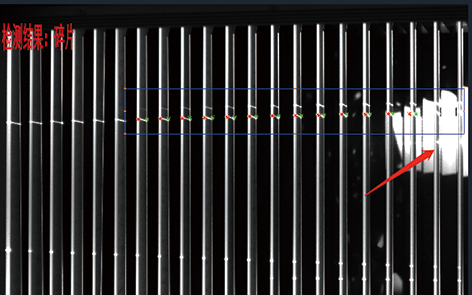

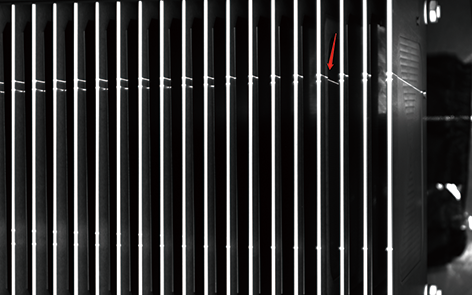

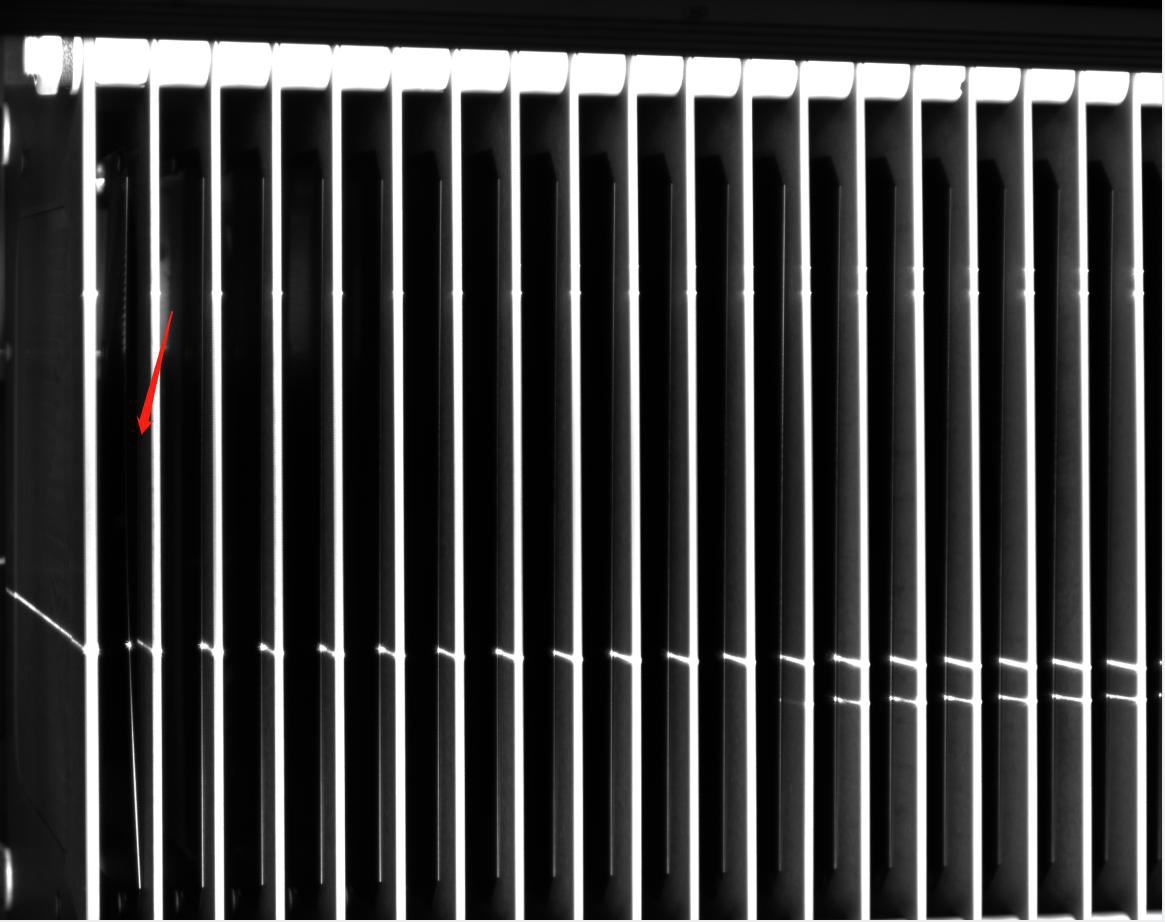

光伏行业,关于电池片石墨舟检测系统主要用于晶硅电池片镀膜段的中转石墨舟检测。实时监控进舟出舟时,石墨舟内的翘片、掉片、舟面异物、舟槽内双片、舟槽内少片、舟内破片,舟叶变形,舟叶破损,陶瓷杆松动等,及时将舟的情况反馈人工进行处理,避免不良片流入后续制程,从而提高整体产线良率。

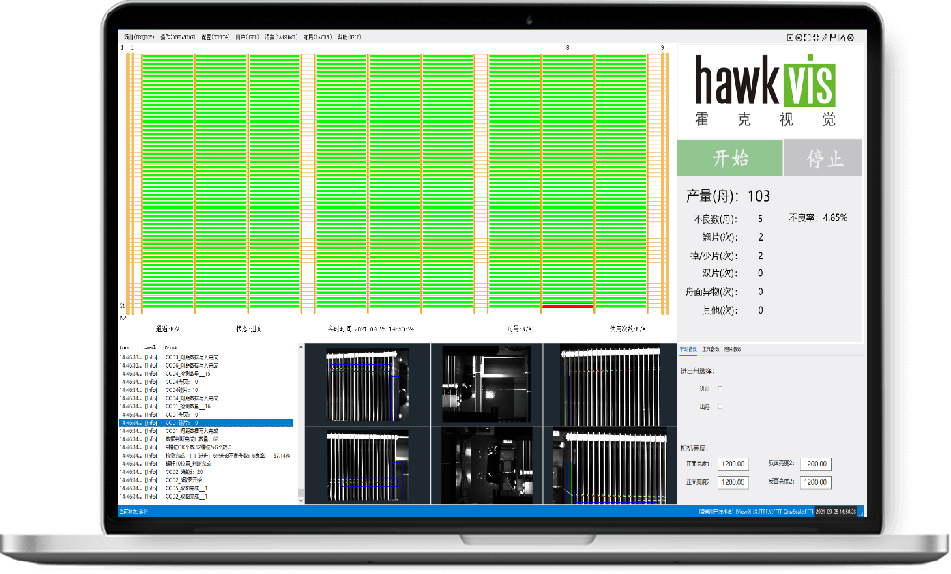

Hawkvis 霍克视觉针对光伏这个细分领域研发了一套外观缺陷检测CCD视觉系统,该系统具有:高精度、高稳定性、高速度、低容错率等特点,为企业材料生产过程中造成的各类缺陷起到了拦截作用,企业根据缺陷追踪和检测报告不断的提升生产工艺。为企业的产品质量提升,产能提升,经济效益,声誉保证起到了巨大的作用!
技术指标
项目 | 指标 |
Uptime | ≥99.5% ,计算方式:[1-(维护+维修时间)/总时间]*100% |
检测内容 | 翘片、掉片、舟面异物、舟槽内双片、舟槽内少片、舟内破片,舟叶变形,舟叶破损,陶瓷杆松动等 |

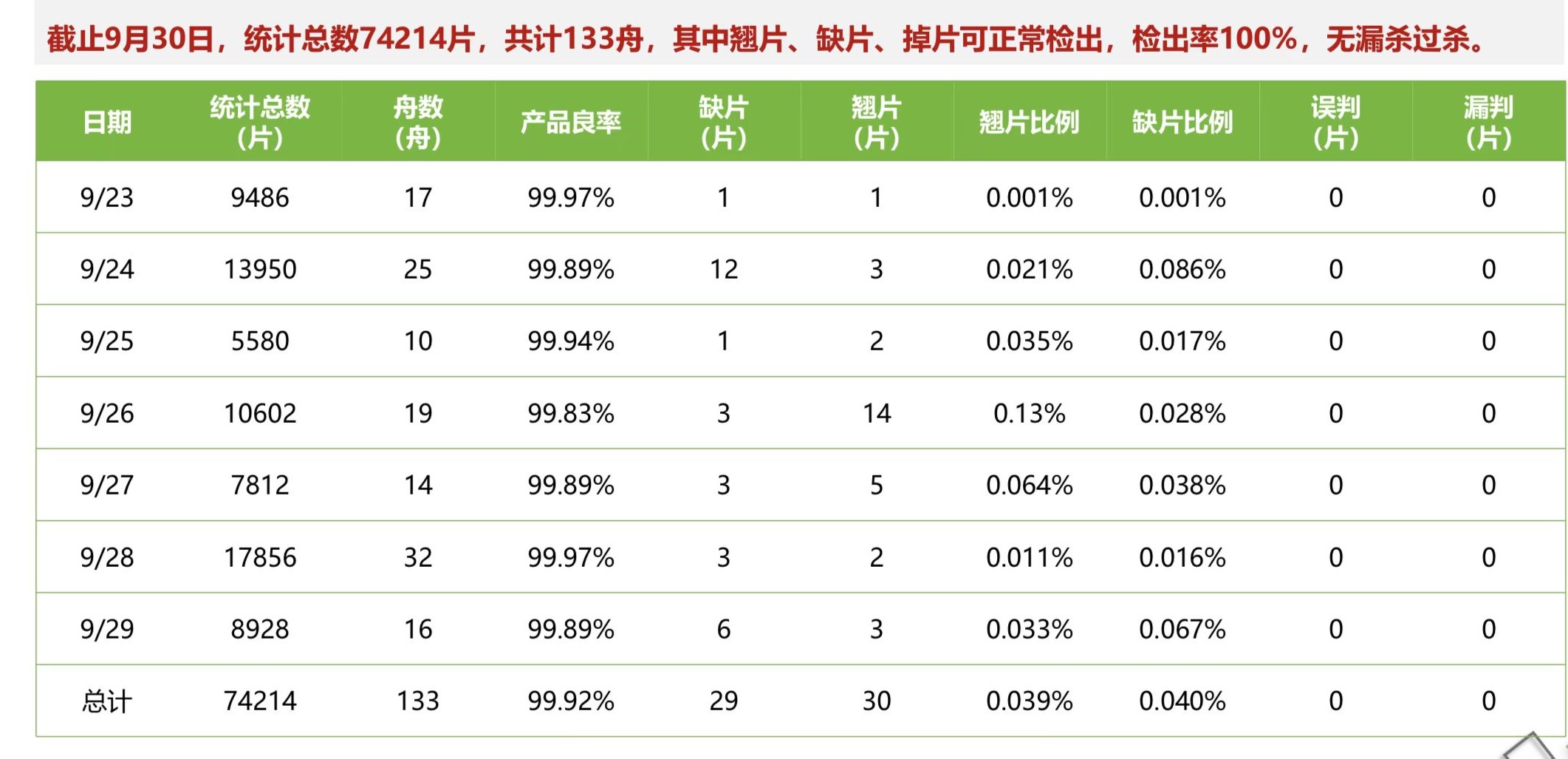

漏检率 | ≤0.02%(良率大于95%以上,计算方式:误检数量/检测总量,总量10000片以上) |
误检率 | >≤0.2%(良率大于95%以上,计算方式:漏检数量/检测总量,总量10000片以上) |
检测工序 | PE段管式镀膜炉 |
工作方式 | 在线检测,全检或抽检 |
拍照方式 | 面阵或线扫 |
电池片尺寸 | 兼容230mm以下 |
舟尺寸 | 不限,方案可根据舟尺寸调整 |
单次检测时间 | ≤0.6s/次 |
系统价值
预处理+视觉检测,减少人工参与,节省人工成本;
搭配自动化,降低人工作业难度,节省管理成本;
实时监测,避免不良片流入后道工序,减少返工,提高产能;
提前检测,避免大批量碎片产生,节省损耗成本;

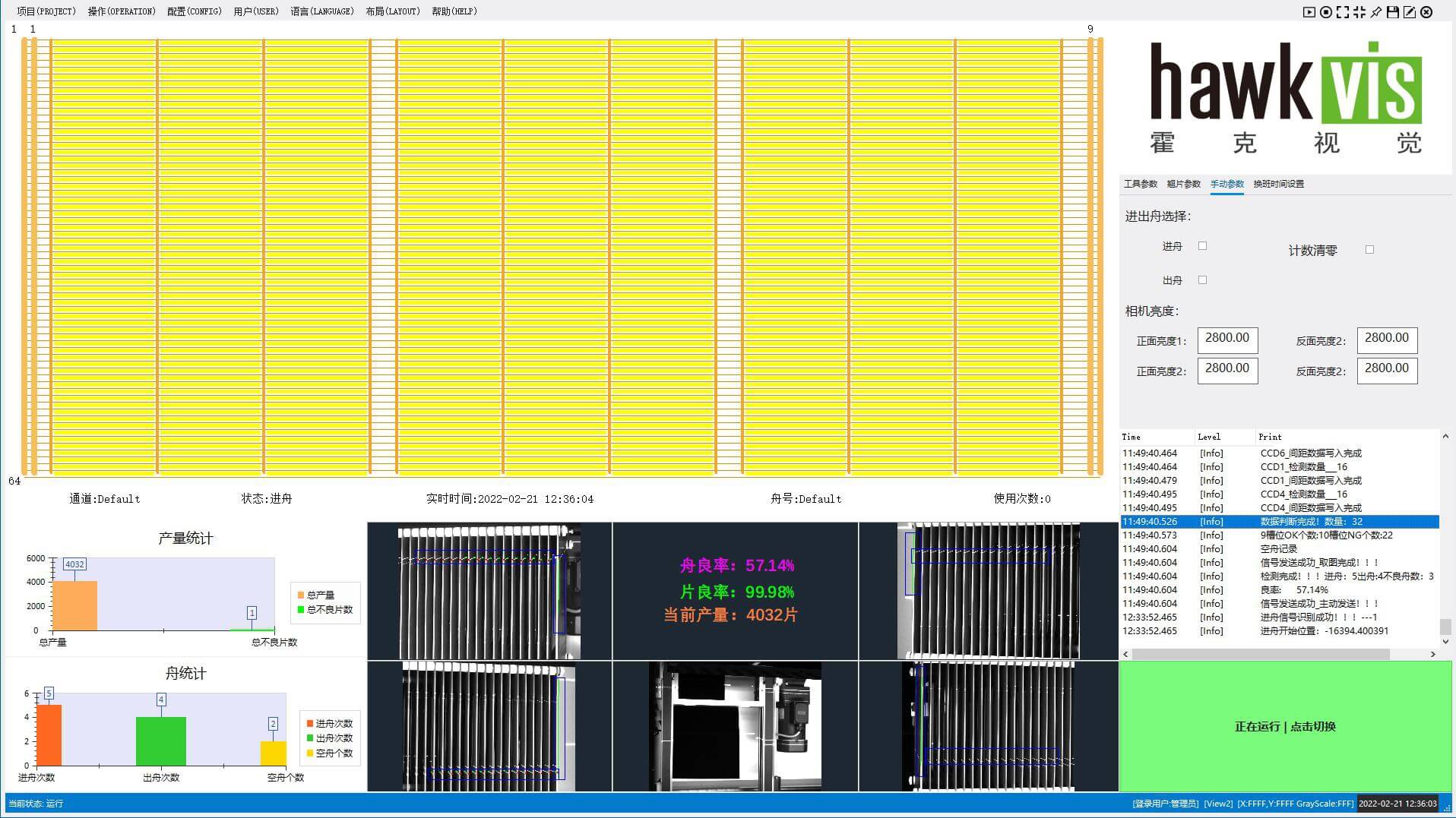

实时监测舟状态,辅助人员舟维护,节省维护成本;
