Hawkvis霍克视觉:光学膜表面缺陷检测系统
产品简介:
光学膜是指在光学元件或独立基板上,涂覆或粘贴一层或多层介电质膜或金属膜或这两类膜的组合,以改变光波传输的特性,包括光的透射、反射、吸收、散射、偏振及相位改变。因其用量大、用途广,所以又被称为光学基膜。主要应用于:显示领域,汽车领域,半导体,消费电子,光学仪器等。
由于工艺的不稳定以及外部原因,会导致材料表面出现:擦伤,暗痕,气泡,杂质,变型,分层,均匀度,白线,压点,暗斑等缺陷。为了解决该领域的材料缺陷问题,传统采用人工目检的方式来解决,但是由于人工的标准,一致性,精度及疲劳等问题,很难发现光学膜表面的缺陷。

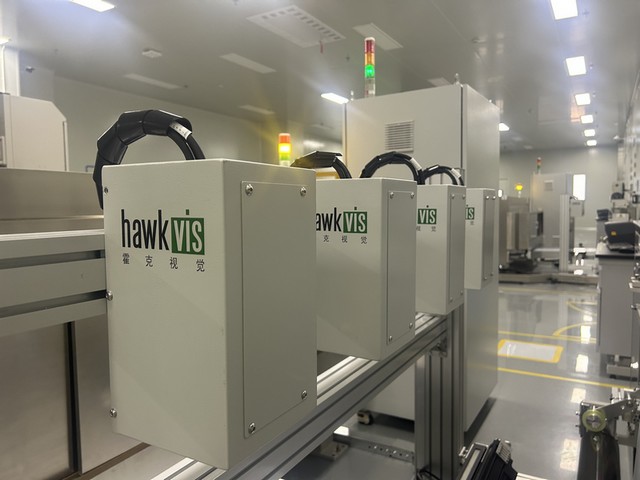

为了满足光学膜上下游产品品控,霍克视觉特推出【光学膜表面缺陷在线检测系统】,凭借先进的视觉成像技术、定制化打光方案以及人工智能算法,具备高速在线检测和强大的数据处理能力,能够做到自动识别和判断光学膜表面的缺陷信息,为光学膜的产品质量保驾护航!
光学膜是指在光学元件或独立基板上,涂覆或粘贴一层或多层介电质膜或金属膜或这两类膜的组合,以改变光波传输的特性,包括光的透射、反射、吸收、散射、偏振及相位改变。因其用量大、用途广,所以又被称为光学基膜。主要应用于:显示领域,汽车领域,半导体,消费电子,光学仪器等。
检测内容:擦伤,暗痕,气泡,杂质,变型,分层,褶皱,均匀度,白线,压点,暗斑,异常点,暗印等缺陷
检测精度:0.02mm(可根据产线工艺需求定制)
检测速度:20-30米/分(根据材料和工艺不同,根据速度不同可定制)
检测宽幅:根据材料不同,定制设计

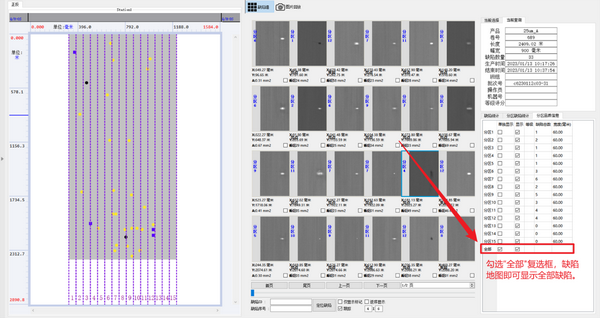

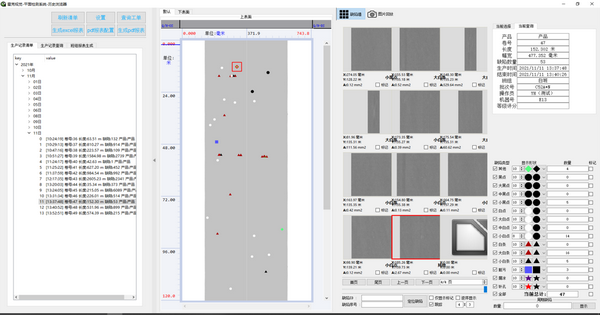

功能要求:缺陷检出,缺陷分类,多格式缺陷报表,缺陷密度分析,周期性缺陷追踪,打标功能,功能定制化等
工厂管理系统:支持系统对接
